TUTORIAL MEMBUAT DATA ELEVASI MENGGUNAKAN BERBAGAI MACAM METODE INTERPOLASI MENGGUNAKAN APLIKASI ARCGIS



NAMA : ZOYA SALSABILA PUTRI

KELAS : 5B

MK : APK. SIG

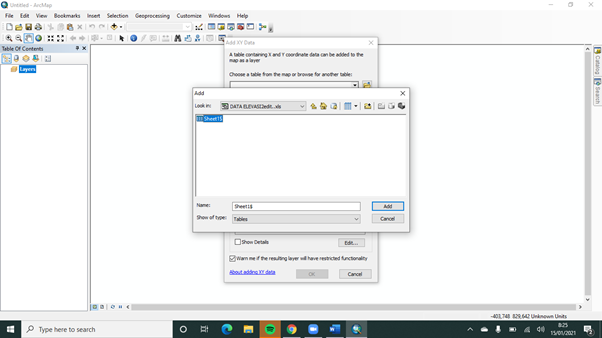

1. Add XY Data untuk memanggil data excel


2. Klik Data Elevasi



3. Sesuaikan dengan yang akan digunakan, untuk WGS pilih WGS 49S karena data yang digunakan berada pada arah Selatan atau Southen



4. Setelah muncul seperti ini, klik kanan pada layer Sheet lalu pilih Data dan Export Data




5. Simpan data sesuai dengan penyimpanan yang digunakan, ubah nama menjadi data_elevasi


6. Selanjutnya remove data sheet yang sebelumnya karena kita sudah melakukan export data dan data yang ini sudah tidak digunakan

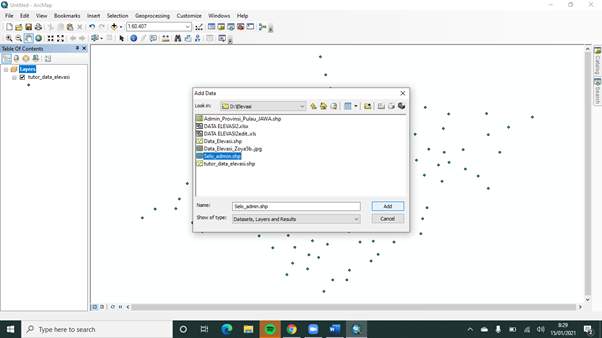

7. Langkah selanjutnya Add Data Selo_Admin


8. Setelah data muncul klik ArcToolBox pada icon diatas lalu pilih 3D Analysis Tools, Klik Raster Interpolation lalu pilih IDW


9. Ubah Input Point Feature dan pilih data elevasi, untuk Z value field pilih ELEVATION setelah itu klik OK

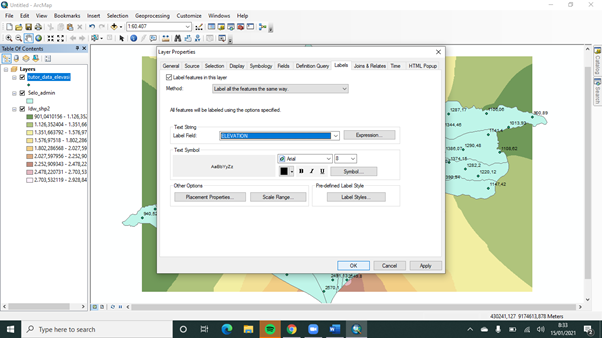

10. Setelah muncul seperti ini, agar angka elevasi muncul klik kanan pada layer data elevasi lalu pilih properties, pilih label dan ubah label field menjadi ELEVATION




11. Karena data yang digunakan melebihi layer, maka akan digunakan Exract By Mask. Ini gunanya untuk memotong hasil yang berlebih, extract by mask digunakan untuk memotong data raster. Jika data tersebut menggunakan data vector maka yang digunakan untuk memotong adalah clip

12. Isi input raster dengan idw_shp dan untuk input raster or feature mask data isi dengan Selo_Admin lalu klik OK


13. Ini hasil dari setelah menggunakan Extract By Mask

14. Langkah selanjutnya ketik reclassify pada search. Ini gunanya untuk membagi derah menjadi daerah menjadi beberapa bagian

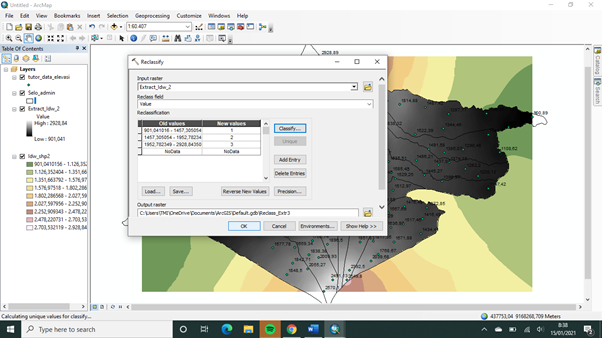

15. Isi input raster dengan Extract_Idw. Lalu klik Classify

16. Ubah classes menjadi 3 dan untuk method pilih natural sheets (jenk)


17. Klik OK



18. Ini hasil setelah menggunakan reclassify. Terlihat data dibedakan menjadi 3 classes

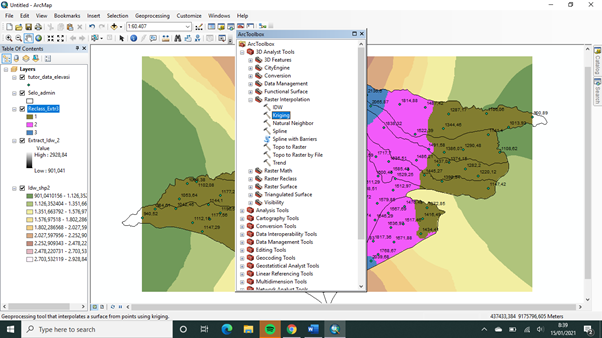

19. Lalu jika ingin menggunakan metode interpolasi yang lain, klik lagi ArcToolBox, lalu pilih metode kriging

20. Lakukan hal yang sama seperti saat membuat raster interpolasi IDW


21. Ini hasil dengan menggunakan metode kriging

22. Lakukan hal yang sama jika ingin mencoba menggunakan metode lain nya, ini saya menggunakan dengan metode Natural Neighboor


23. Ini hasil dari menggunakan metode interpolasi Natural Neighboor


24. Selanjutnya ini cara dengan menggunakan metode Spline, caranya sama dengan menggunakan metode-metode interpolasi yang lainnya

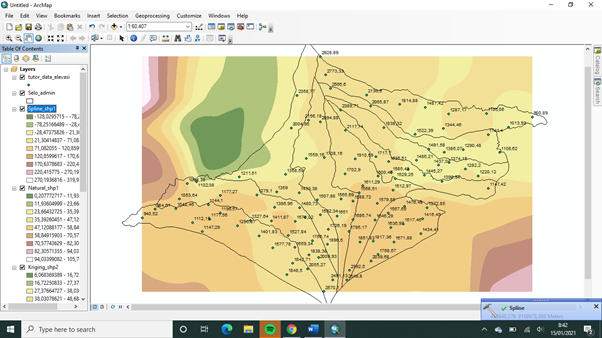

25. Dan ini hasil akhir dengan menggunakan metode Spline
