TUTORIAL CARA MEMBUAT PETA PENGGUNAAN LAHAN MENGGUNAKAN DATA CITRA



NAMA : ZOYA SALSABILA PUTRI

KELAS : 5B

MK : APK. SIG

TUTORIAL CARA MEMBUAT PETA PENGGUNAAN LAHAN MENGGUNAKAN DATA CITRA

1. Add Data TIFF





2. Buat SHP Penggunaan Lahan menggunakan polygon

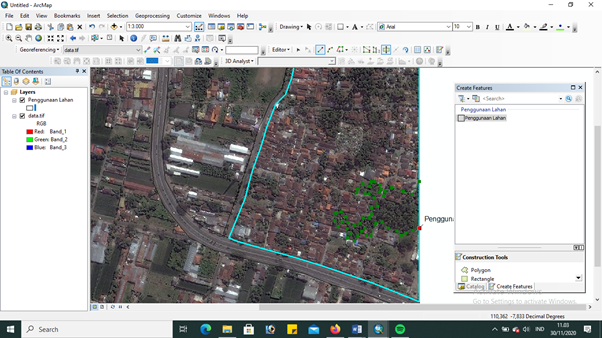

3. Gunakan Cut Polygon Tool untuk digitasi batas perwilayah









4. Buat SHP baru untuk jalan menggunakan polyline

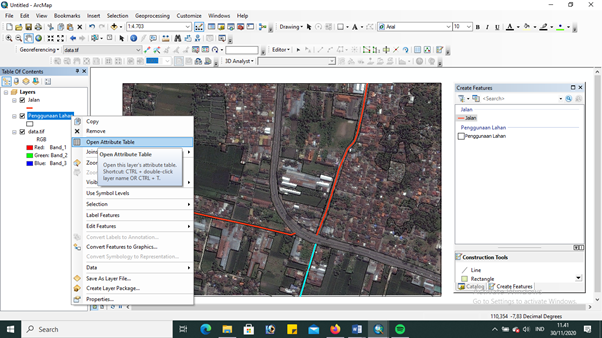

5. Selanjutnya buat atribut table, kllik kanan pada penggunaan lahan lalu pilih open atribut table


6. Namakan Table sesuai dengan interpretasi pada peta



7. Selanjutnya klik kanan pada penggunaan lahan, klik properties


8. Pilih Symbology lalu categories. Masukan data atribut yang tadi kita buat lalu pilih warna yang sesuai pada color ramp


 9. Ceklis tulisan Label Feature in the Layer dan sesuaikan label field degan data atribut yang tadi dibuat agar tulisan nya terlihat jelas pada peta


10. Setelah peta seperti ini, buat layout pada peta


11. Klik file lalu pilih Page and Print setup


12. Lalu pilih ukuran kertas A4 dengan Orientation Landscape


 13. Buat kotak kosong dengan rectangle untuk membuat legenda

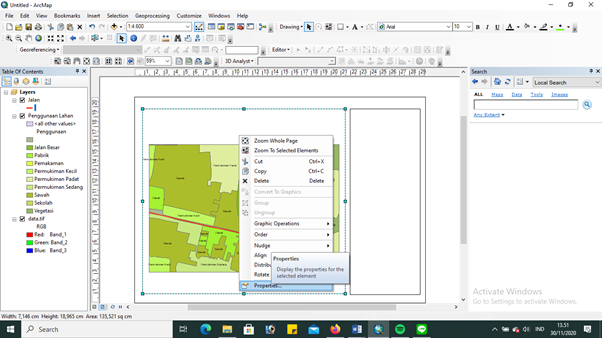

14. Selanjutnya membuat grid, langkah oertama klik kanan pada peta lalu pilih properties

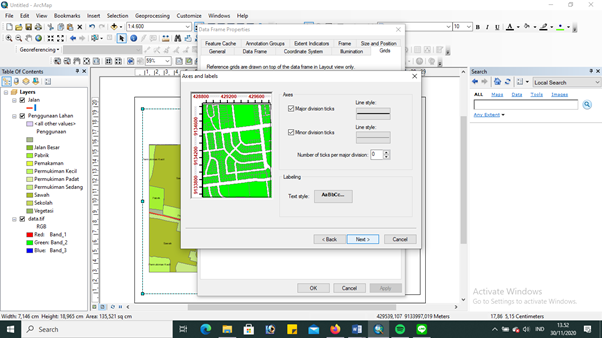

15. Pilih measure grid, lalu label only




16. Klik OK sampai finish

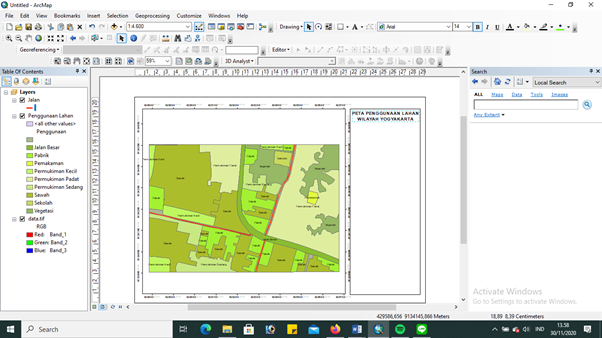

 17. Buat judul peta dengan klik Text pada toolbar




18. Buat arah mata angin dengan klik insert lalu pilih north arraw






19. Selanjutnya buat skala text dengan klik insert lalu pilih scale text

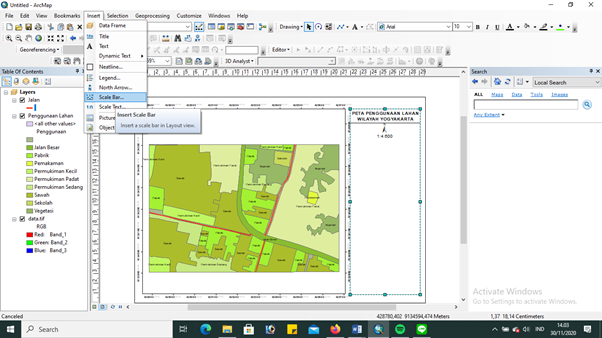

20. Lalu buat skala bar caranya dengan klik insert lalu pilih scale bar


 20. Pilih Alternative Scale Bar 1, lalu properties, pilih yang kilometers, lalu OK


21. Tahapan selanjutnya membuat legenda, caranya klik insert lalu pilih legend

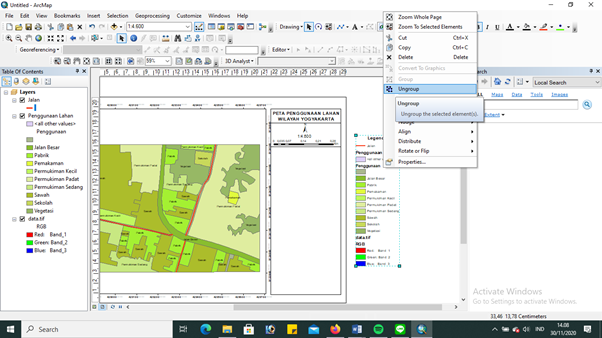

 22. Setelah muncul legenda, edit legenda dengan cara klik kanan lalu ungroup


23. Setelah selesai klik kanan lalu pilih group




24. Selanjutnya membuat New Data Frame dengan klik insert lalu pilih new data frame

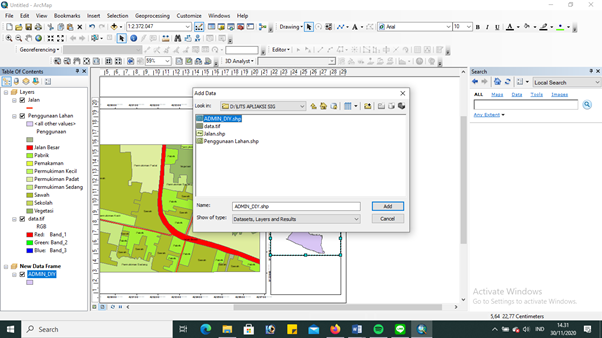

25. Panggil data Admin DIY shp dan Penggunaan Lahan shp



26. Tambahkan lokasi penelitian pada peta admin DIY yang berada di legenda


27. Tambahkan keterangan peta disalin oleh siapa dan berasal darimana dan juga tambahkan logo universitas
